学习.NET架构设计系列：学用设计模式(3)

这是一个电气设备监控系统，他的一个任务是从安装在各处的传感器上采集各种设备的运行数据，集中显示在监视器上。还可以在设备上定义告警条件，当采集到的数据满足告警条件的时候，向监控人员发出告警，监视器上显示告警标志。基本的情况是这样的：

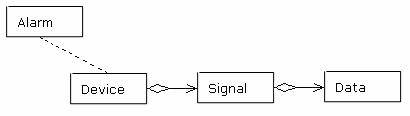

一个设备上可以有多个信号，比如一个变压器，上面可以有电压、电流、冷却剂温度等各种信号，分别由不同的传感器采集。每个信号隔一段时间会采集到一个数据，有的数据是直接采集到的，另一些是根据多个信号的情况计算出来的（比如一个电网环路上有n个节点，我们已经知道了其中n-1个节点的电压，就可以计算出最后一个节点的电压），还有的数据是一个推测值（需要根据一些经验数据进行推测）。传感器采集到信号数据以后，程序要判断这个数据的值，有时还要结合其他的信号，判断是否满足告警的条件，发出告警。

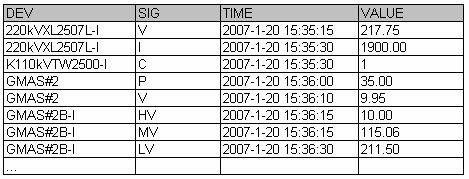

数据采集是一项十分复杂的工作，需要监控的设备种类繁多，数据意义复杂，传感器的通信方式也不相同。好在用户已经建设了了一个综合采集系统，解决了设备的实时数据采集工作。综合采集系统与各种传感器进行通信，将采集到的实时数据不断的输入到一个数据表里面。下面就是这个表里面的一些数据：

有了这么一个系统，直接采集数据的问题算是解决了。但是不同的信号类型对这个数据的解释仍然是不同的，我们仍然要应付这个问题。粗略的划分一下，有下面三种信号：

1、模拟信号：从综合采集系统里面查到实时数据，然后加上一个单位（比如伏特、安培），就可以显示了；

2、状态信号：需要定义一个状态描述。比如一个开关，采集数据高于0的时候就是闭合，等于0的时候就是断开；

3、推测信号：一些信号的数据从综合采集系统里面是无法得到的，必须通过公式计算出来。计算出来数值之后，加上一个单位显示出来。

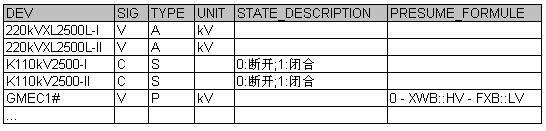

我们可以把信号的定义存储在数据库里面，数据如下：

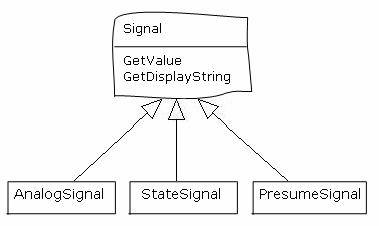

TYPE字段表示这个信号的类型：A是模拟信号，S是状态信号，P是推测信号。根据这个字段建立对应的信号实例，不同类型信号的数据处理就由对应的子类去负责。模拟信号会把采集到的数据加上单位（UNIT）显示出来；状态信号会把采集到的数据根据状态描述（STATE_DESCRIPTION）的定义显示出来；推测信号会按照推测公式（PRESUME_FORMULE）的定义去计算信号的值，然后加上单位（UNIT）显示出来。
