MyISAM索引实现
MyISAM引擎使用B+Tree作为索引结构，叶节点的data域存放的是数据记录的地址。下图是MyISAM索引的原理图：

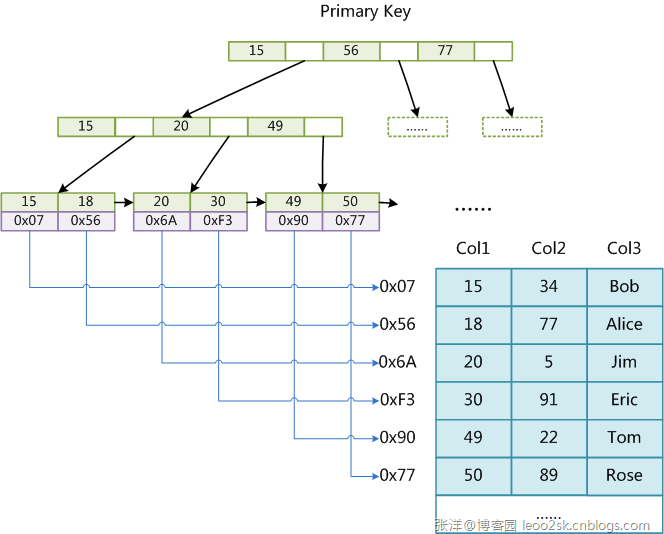

图8
这里设表一共有三列，假设我们以Col1为主键，则图8是一个MyISAM表的主索引(Primary key)示意。可以看出MyISAM的索引文件仅仅保存数据记录的地址。在MyISAM中，主索引和辅助索引(Secondary key)在结构上没有任何区别，只是主索引要求key是唯一的，而辅助索引的key可以重复。如果我们在Col2上建立一个辅助索引，则此索引的结构如下图所示：

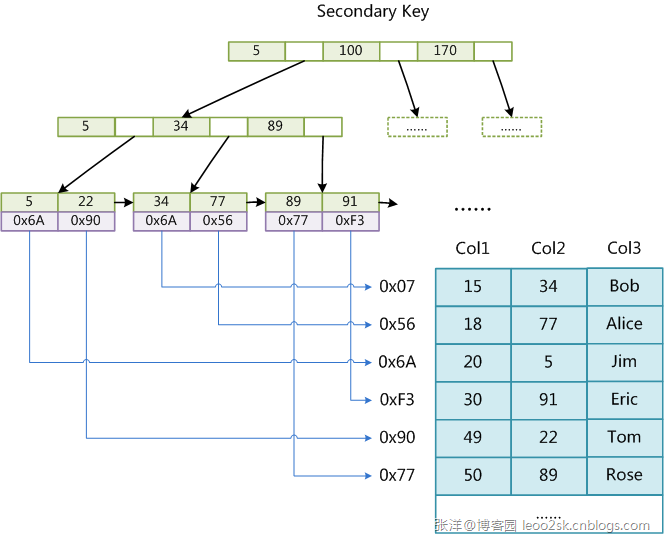

图9
同样也是一颗B+Tree，data域保存数据记录的地址。因此，MyISAM中索引检索的算法为首先按照B+Tree搜索算法搜索索引，如果指定的Key存在，则取出其data域的值，然后以data域的值为地址，读取相应数据记录。
MyISAM的索引方式也叫做“非聚集”的，之所以这么称呼是为了与InnoDB的聚集索引区分。
